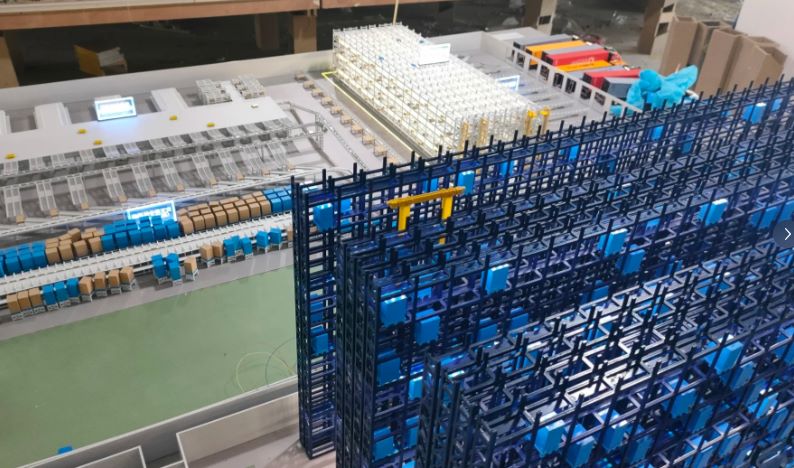

物流系统展示模型制作案例
一、项目背景与需求
某智能仓储企业需定制1:50比例的物流系统展示模型，要求还原其自动化分拣线、立体货架及AGV运输场景，重点展现设备布局与工作流程。模型需实现90%以上外观还原度，兼顾结构稳定性和视觉表现力。
二、核心制作工艺
主体结构成型
激光切割层压工艺：采用2mm亚克力板切割设备轮廓，通过分层堆叠形成立体货架和传送带基座，边缘经打磨消除毛刺。
CNC精密雕刻：对分拣机械臂等复杂部件使用ABS板材数控雕刻，保留齿轮、滑轨等细节特征。
金属件辅助加固：关键承重部位嵌入黄铜柱，避免长期展示变形。
动态模块实现
微型电机集成：在传送带下方隐藏安装12V减速电机，通过硅胶皮带模拟货物流动。
磁吸式AGV设计：小车底盘嵌入钕磁铁，配合轨道下方的电磁线圈实现定点停靠演示。
三、材料选择与质感处理
主材组合：货架采用哑光灰色ABS板喷涂，传送带使用半透明硅胶条表现橡胶质感。
细节强化：
用0.5mm不锈钢蚀刻片制作护栏网孔结构
3D打印树脂件复刻扫码枪等微型设备
货箱使用轻木雕刻后包裹定制印刷贴纸
四、后期涂装与旧化
分色喷涂：
先整体喷涂工业灰底漆，再用遮盖膜分区喷涂设备品牌色（如橙色分拣机、蓝色AGV）
传送带辊筒局部笔涂金属银表现磨损
环境融合处理：
用珐琅渍洗液强化设备缝隙阴影
货架边缘干扫浅灰色模拟日常磕碰
地面贴亚光PVC膜并喷绘轮胎痕迹
