直升飞机模型定制工厂,工业航空展会模型制作厂家

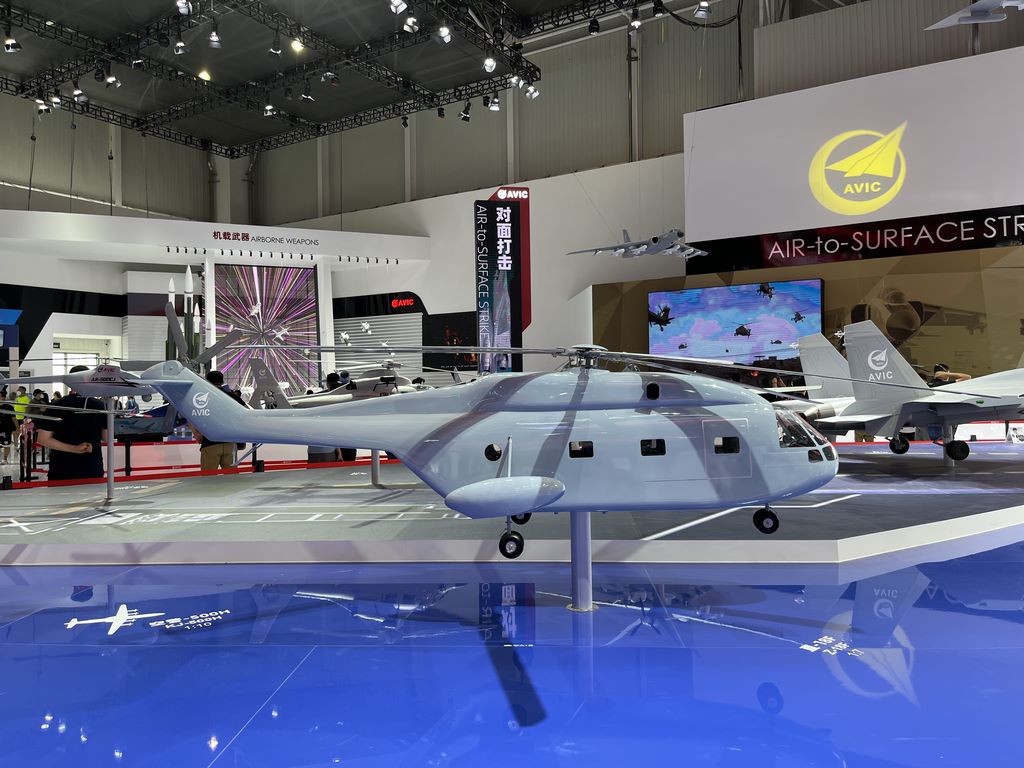

AVIC直升机模型制作案例

一、前期准备与数据处理

1. 图纸适配：客户提供的CAD图纸经工程师进行拓扑优化，拆分出机身、旋翼、起落架等12个独立部件，确保3D打印支撑结构不影响关键部位（如驾驶舱舷窗）的精度。

2. 材料选型：选用高韧性光敏树脂（类ABS性能），兼顾旋翼的薄壁强度与机身表面的光滑度，避免后期装配应力断裂。

二、3D打印核心工艺

1. 分层打印：

   • 采用工业级DLP打印机，以25μm层厚逐层固化，旋翼叶片边缘采用0.1mm渐变厚度设计，还原真实翼型弧度。

   • 空心部件（如尾梁）内部预埋轻量化蜂窝结构，减重30%同时保证抗压性。

2. 支撑处理：

   • 使用水溶性支撑材料，复杂曲面（如发动机进气口）采用网状支撑，后处理浸泡6小时无残留。

三、后处理与装配

1. 表面精修：

   • 手工打磨接缝处，用400#-1200#砂纸阶梯式抛光，关键部位（如舱门铰链）采用磁吸定位辅助修整。

2. 分色喷涂：

   • 底漆使用哑光聚氨酯漆增强附着力，主色按潘通色卡调配军方标准涂装，旋翼根部做渐变褪色旧化效果。

   • 舱窗采用真空镀膜+透明蓝树脂层叠工艺，模拟防眩光镀膜反光特性。

四、品控与交付

• 通过三维扫描比对原始图纸，关键尺寸公差控制在±0.15mm（如主旋翼直径），整体还原度达92%。

• 包装内衬使用EVA泡沫雕刻定位槽，运输中零组件无位移风险。
