工业设备模型制作方案
一、项目概述

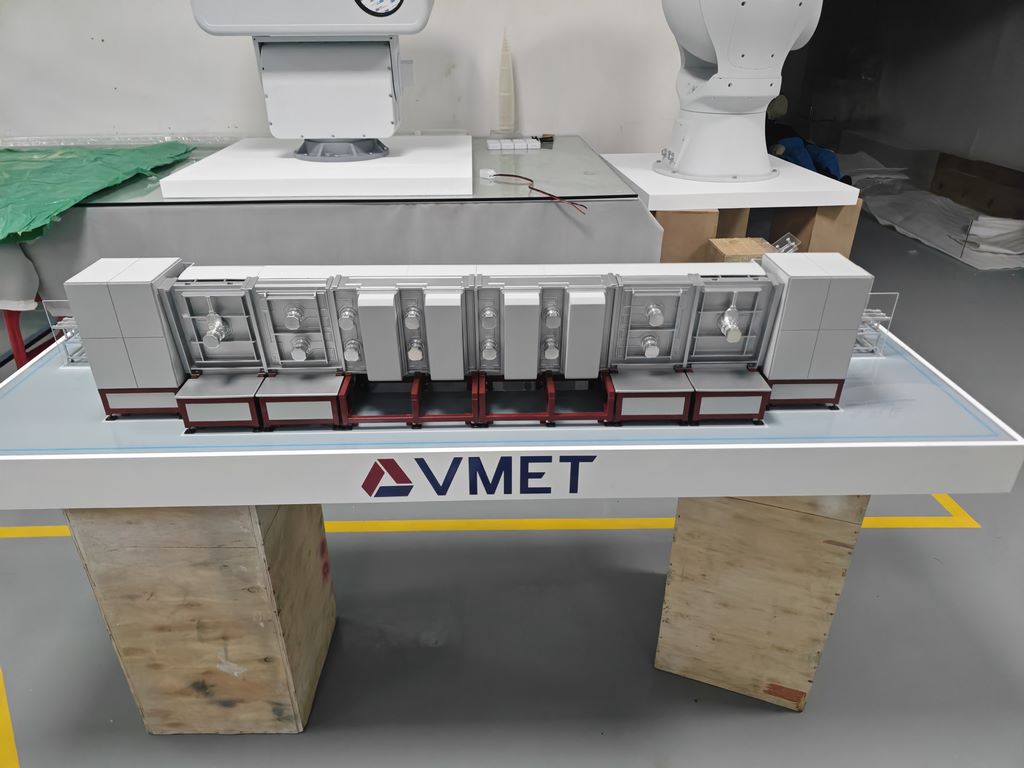

本方案旨在制作一台高还原度的工业设备模型，以平台上的设备为原型，模拟其真实结构、材质及外观特征。模型需达到90%以上的还原度，重点呈现舱体排列、圆形部件布局及底部支架等细节，确保整体视觉效果与实物高度一致。
二、制作工艺
结构分解与加工
切割成型：根据设备原型图纸，将主体结构分解为多个舱体模块，采用激光切割技术加工金属板材（如铝合金或镀锌钢板），确保边缘平整，尺寸精确。
打磨修整：对切割后的部件进行去毛刺处理，使用砂纸或抛光机打磨焊缝及接缝处，保证拼接时的严丝合缝。
拼接组装：通过螺栓固定或焊接（视材料而定）将舱体模块按顺序连接，底部红棕色支架采用折弯工艺成型，与主体结构用螺丝紧固，确保稳定性。
细节还原
圆形部件制作：舱体表面的圆形部件（如仪表盘、接口等）采用数控车床加工塑料或金属圆片，嵌入舱体预留孔位，部分可活动部件（如阀门模型）通过微型轴承实现旋转功能。
表面纹理处理：对金属部分进行拉丝或喷砂处理，模拟工业设备的磨损痕迹；塑料部件通过蚀刻或激光雕刻添加细纹，增强真实感。
三、材料选择
主体材料：
舱体及支架：选用1.5mm厚铝合金板，兼顾轻量化与强度；部分非承重结构可用ABS塑料注塑成型，降低成本。
圆形部件：金属部分采用黄铜或不锈钢，塑料部分使用耐高温ABS，避免后期上色变形。
辅助材料：
连接件：不锈钢螺丝、螺母，隐藏式安装以避免外露。
底座平台：高密度纤维板（HDF）贴VMET标识水转印贴纸，边缘包覆防滑橡胶。
四、后期处理与上色
底漆处理：
金属部件喷涂环氧防锈底漆，塑料部件使用专用塑料底漆，增强漆面附着力。
分色喷涂：
主体颜色：舱体采用哑光浅灰（RAL 7035）为主色，通过遮罩喷涂工艺分层上色，避免串色。
细节强调：圆形部件边缘用深灰色勾边，螺栓头等小结构用银色点缀；底部支架喷涂红棕色（类似RAL 8017），模仿工业防锈漆质感。
旧化效果：
干扫技法：在棱角处用浅灰色粉彩轻微扫涂，模拟设备使用中的磨损。
渍洗处理：用深棕色油画颜料稀释后渗入缝隙，增强阴影层次感。
五、质量控制与验收
阶段检验：每完成一个模块（如舱体拼接、支架安装）后，比对原型照片调整细节。
最终调试：检查活动部件灵活性，补漆修正瑕疵，确保整体无胶痕、无漆面颗粒。
