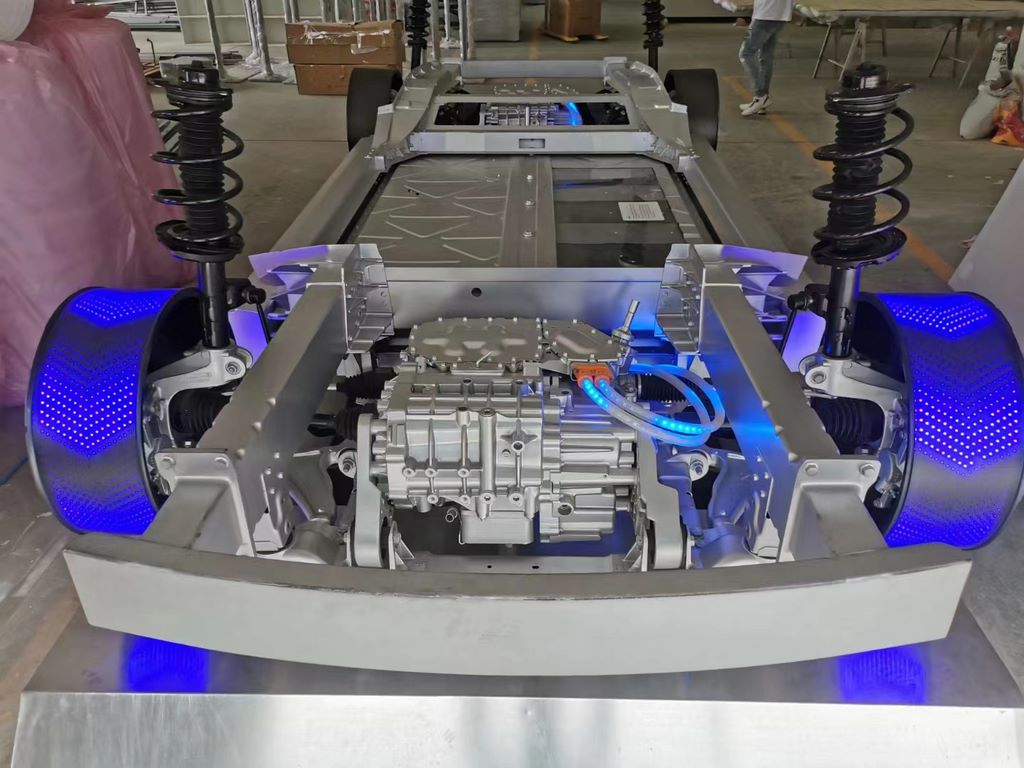

新能源车底盘模型制作工厂，车模型展示制作

新能源底盘模型制造工艺

一、金属骨骼锻造

在恒温恒湿的CNC加工区，5系铝合金板材经过三道预处理：

1. 激光切割机沿三维图纸轮廓进行粗加工，预留0.5mm精修余量

2. 龙门式五轴机床执行精密切削，曲面精度控制在±0.2mm范围内

3. 关键受力部位采用T6热处理工艺，通过淬火+人工时效提升结构稳定性

悬挂系统采用"仿生铸造法"：

• 控制臂通过熔模铸造复刻，先用光固化树脂打印母模，再翻制陶瓷型壳浇注铝硅合金

• 减震器组件注入特种聚氨酯材料，通过调整异氰酸酯与聚醚多元醇配比模拟不同硬度

二、动力系统显微手术

电池包制作呈现工业美学：

1. 壳体采用负压热成型工艺：将1.2mm厚PC板材加热至玻璃化温度后，吸附在雕刻有冷却流道纹路的模具上

2. 电芯组用数控雕刻机在航空铝块上铣削成型，表面通过微弧氧化生成陶瓷绝缘层

3. 高压线束使用直径0.3mm的镀银铜丝编织，外覆透明氟橡胶模拟绝缘层

电机总装包含精密操作：

• 转子轴采用线切割加工，在直径2mm的钛合金棒上切削出渐开线花键

• 定子绕组用激光焊接0.1mm厚硅钢片，浸渍改性环氧树脂固化

三、工业级表面叙事

多层涂装体系构建真实质感：

1. 预处理阶段：喷砂（120目棕刚玉）→化学镀镍（3μm）→钝化处理

2. 底漆采用电泳沉积技术，模型浸入含锌环氧树脂溶液通直流电形成保护层

3. 分色喷涂使用0.15mm口径微距喷笔，机械臂按预设轨迹喷涂底盘装甲胶

细节唤醒工程：

• 螺栓头用微型冲压机加工十字槽，再电解抛光形成金属光泽

• 管线标识采用丝网印刷工艺，使用耐高温油墨再现原厂标注

• 做旧处理：在悬挂摆臂接点处喷涂Fe2O3粉末+酒精混合液，模拟氧化锈蚀
