半导体设备模型制作案例：从图纸到90%还原的工业级呈现

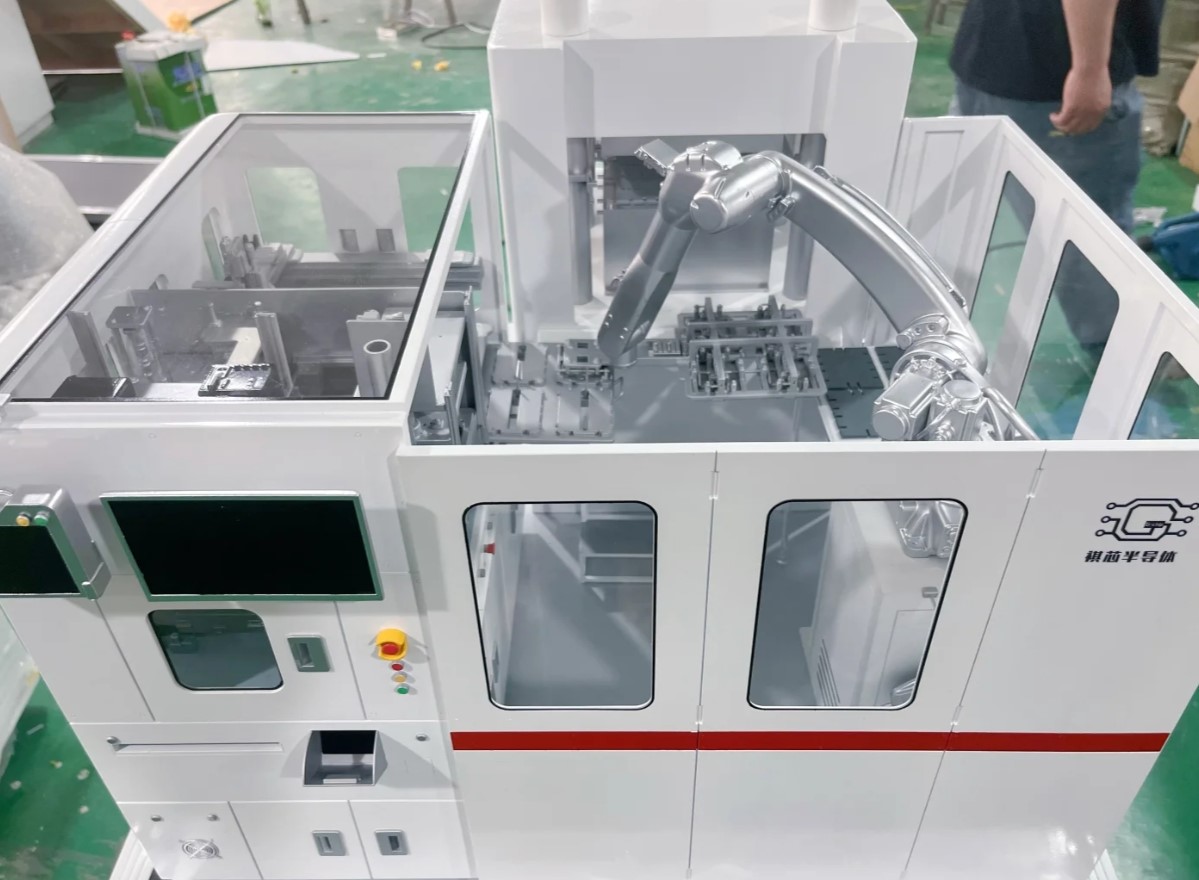

在‌棋芯半导体‌的模型制作车间，一台与实际设备“神形兼备”的模型正经历从图纸到成品的蜕变。整个过程围绕“还原度90%”的核心目标，通过‌制作工艺、材料选择、后期处理‌三大环节，让模型成为设备的“缩小版复刻体”。

一、制作工艺：分层还原，精准复刻结构

模型制作的第一步是‌结构拆解与分层还原‌：

• ‌框架搭建‌：以不锈钢型材为“骨骼”，按设备实际尺寸比例（通常1:10或1:20）切割、焊接，形成设备的主体框架。焊接时严格控制精度，确保框架的垂直度、水平度与实际设备一致。

• ‌外箱体打造‌：选用白色工程塑料板材（如ABS或PP），通过CNC数控机床切割出设备的外箱体轮廓。切割时，对控制面板、观察窗、操作按钮等细节部位的尺寸、位置进行精准定位，确保与实际设备的布局完全匹配。

• ‌内部组件复刻‌：对设备内部的核心部件（如机械臂、传输机构、控制模块等）进行“微型化复刻”——用铝合金、不锈钢等材料模拟机械臂的关节结构，用亚克力/有机玻璃模拟传输带的透明质感，用小型电子模块模拟控制系统的外观。这些部件需经过多次调试，确保动作逻辑、外观细节与实际设备高度一致。

二、材料选择：工业质感与细节还原的平衡

材料选择是模型“逼真度”的关键：

• ‌主体材料‌：外箱体采用白色工程塑料（如ABS），兼具轻量化与高强度，表面通过喷塑工艺实现光滑、耐磨的工业质感，与实际设备的外观风格完全统一。

• ‌细节材料‌：观察窗选用透明亚克力板，模拟设备内部的可视性；按钮、指示灯等小部件采用金属合金（如铝合金），通过电镀、丝印工艺还原实际设备的标识、颜色；机械臂关节处用不锈钢材料，模拟金属部件的光泽与质感。

• ‌色彩匹配‌：模型整体色调（白色为主、红色装饰条）与实际设备完全一致，通过多道喷涂工艺（底漆、面漆、保护漆）实现色彩的均匀性与耐久性，确保长期展示后仍能保持“工业级颜值”。

三、后期处理：细节打磨与上色的“工业级”呈现

后期处理是让模型“活”起来的关键：

• ‌细节打磨‌：对框架焊缝、板材边缘进行打磨抛光，消除毛刺与粗糙感；对机械臂关节、传输机构等运动部件进行“微型润滑”处理，模拟实际设备的运转流畅度。

• ‌上色与标识‌：采用工业级喷漆工艺，分层喷涂白色底漆、面漆，确保色彩均匀且耐刮擦；设备侧面的“棋芯半导体”标识通过丝印工艺精准还原，字体、颜色与实际设备完全一致。

• ‌功能模拟‌：在模型内部安装微型电子模块，模拟设备的控制逻辑（如按钮按下时指示灯亮起、机械臂模拟动作等），让模型不仅“好看”，还能“动起来”，还原设备的核心功能逻辑。

四、还原度90%的“工业级”呈现

当模型最终呈现时，它不仅是“缩小版设备”，更是‌工业制造能力的缩影‌：从框架的精准焊接，到外箱体的光滑质感，再到内部组件的动作逻辑，每个细节都与实际设备高度匹配。模型的“90%还原度”体现在：结构布局、外观质感、功能模拟的“工业级真实感”——客户看到模型时，仿佛置身于设备的生产现场，能直观感受到设备的设计理念与制造精度。
