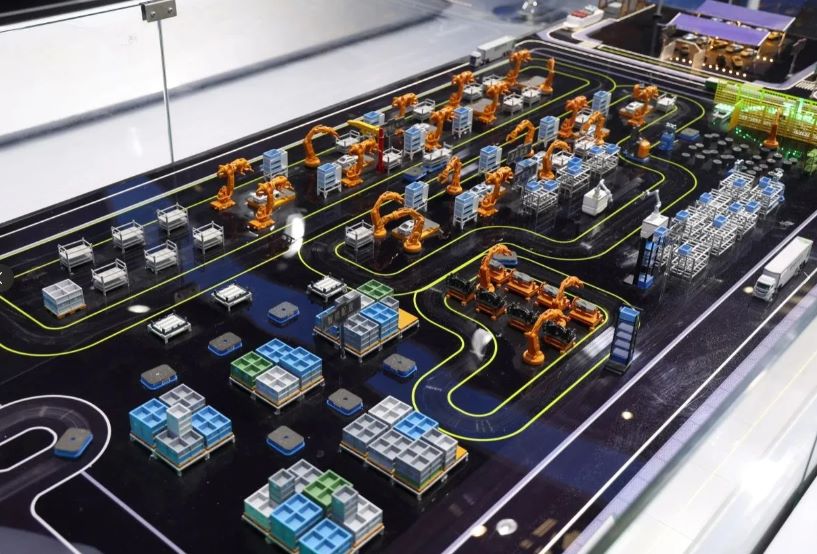

智能仓储物流系统沙盘模型制作案例
一、项目背景与需求
某国际物流企业委托我司制作一套比例的智能仓储物流系统沙盘模型，用于其新物流中心开幕展示。客户提供了详细的仓库布局图纸、设备参数及作业流程视频，要求模型精确还原自动化立体仓库、AGV搬运系统、分拣机械臂等核心模块，整体还原度需达到90%以上，并实现货物入库-存储-分拣-出库的全流程动态演示。
二、制作工艺与流程
数据转化与场景规划
基于客户提供的仓库CAD图纸：
使用三维扫描技术还原货架巷道尺寸
机械臂工作半径按实际作业范围等比例缩放
AGV导航磁条位置严格按物流动线标注
设置可视化库存管理电子看板区域
核心模块制作
立体货架系统：
• 采用激光切割亚克力板层叠组装
• 货位分隔片使用0.5mm不锈钢蚀刻件
• 每个储位植入RFID感应芯片搬运设备组：
• 橙色机械臂：铝合金关节+树脂抓具，可270°旋转
• AGV小车：磁导航底盘配LED路径指示灯
• 堆垛机：伺服电机驱动垂直升降输送分拣线：
• 主传送带用硅胶皮带+微型滚筒
• 分流器采用气动推杆结构
• 扫描工位集成微型红光传感器
环境细节处理
消防通道保留1.2米(模型尺度)宽度
地面粘贴防撞警示条（黄黑斜纹）
仓库立柱包角按安全规范制作
通风管道按实际走向布置
三、表面处理与色彩系统
标准化涂装方案
机械设备：Pantone 158C机械橙
物流载具：RAL 5015货运蓝
安全设施：RAL 1018警示黄
建筑结构：RAL 7035工业灰
特殊质感表现
货架立柱做拉丝氧化处理
托盘表面印刷木纹UV转印
电子看板采用镜面亚克力
标识系统还原
区域标识：0.3mm不锈钢蚀刻牌
货位标签：微型二维码激光雕刻
操作指引：丝印安全警示图标
四、动态系统集成
流程演示逻辑
入库流程：AGV接货→提升机转运→货架存储
出库流程：堆垛机取货→分拣线分流→装车区
异常处理：模拟货物错分报警场景
智能控制系统
中央调度台触摸屏控制
支持单环节演示/全流程自动循环
各设备运行状态LED指示灯监控
特效增强设计
分拣线设置"滴滴"提示音效
机械臂作业时伴随气动声
错分货物触发红色警示闪光
