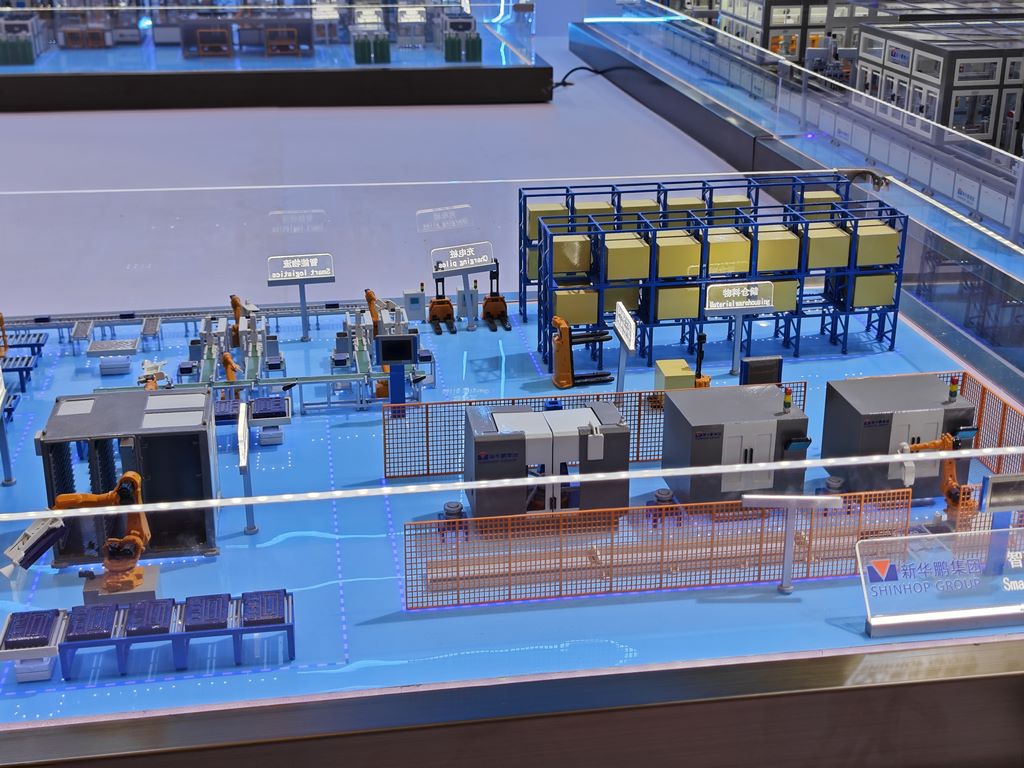

智能仓储沙盘模型制作实录
项目背景
某电商区域配送中心的智能仓储系统沙盘模型，要求完整呈现立体货架、AGV搬运机器人、分拣线等核心功能区，还原度需达到90%以上。
核心制作工艺
1. 主体结构搭建
采用分层制作法：底层用5mm航空层压板作基础平台，中层用ABS板激光切割出仓储区轮廓
立体货架使用榫卯结构的椴木条搭建，每根立柱经砂纸手工打磨消除毛刺
传送带系统用PVC薄片热弯成型，滚筒采用微型轴承实现真实转动
2. 设备细节刻画
AGV机器人外壳用3D打印光敏树脂，表面经丙酮蒸汽抛光处理
堆垛机用铜管焊接骨架，外覆蚀刻片金属网模拟防护栏
分拣机械臂关节处植入微型磁铁，实现15°范围内的可动调节
3. 场景氛围营造
地面纹理用原子灰刮出磨损痕迹，再喷涂哑光水性漆
货架商品用UV胶滴制微型包装箱，贴真实品牌缩印标签
灯光系统在亚克力导光板下埋设LED灯带，模拟仓库日光灯效
材料应用清单
部件主材辅材建筑主体ABS工程塑料板原子灰补土机械设备光敏树脂铜管/蚀刻片地面环氧树脂石英砂（造粒）透明部件亚克力板消光保护漆
后期处理工艺
上色阶段
底漆采用田宫灰色水补土，喷涂3遍确保覆盖力
机械设备主色用工业灰（GSI C039）与安全黄（C004）双色分涂
做旧处理：货架用棕色渍洗液表现油污，传送带边缘干扫银色表现磨损
质感强化
玻璃幕墙先喷半透明蓝，再覆盖光油表现反光
橡胶轮胎用消光黑混合滑石粉制作颗粒感
金属部件局部点珐琅锈蚀液，棉签蘸溶剂做出渐变效果
品控要点
所有活动部件需通过100次耐久测试
最终验收采用原场地照片与模型并置对比法
