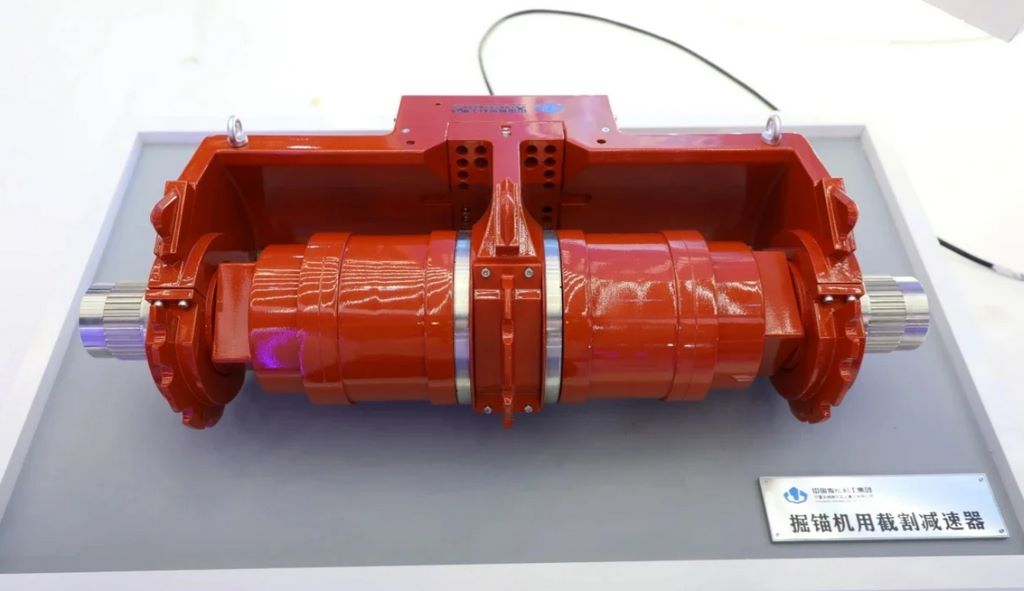

矿山开采设备模型制作厂家,掘锚机用截割减速器模型

一、项目背景与目标

本项目需制作缩放比例的掘锚机截割减速器工程模型，要求外观还原度达90%以上，重点表现齿轮箱结构、液压管路接口等特征部位，用于设备展示与技术培训。

二、材料与工具准备

1. 主材选择：

   • 主体结构采用3mm厚ABS板材（象牙白色）

   • 传动轴部件使用直径6-12mm ABS圆棒

   • 连接件采用0.5mm ABS薄板层叠成型

   • 补土选用田宫灰色速干型

2. 加工设备：

   • 激光切割机（精度0.1mm）

   • 微型台锯与带式砂光机

   • 超声波焊接机

   • 0.3mm口径ABS胶水笔

三、核心制作工艺

1. 主体成型阶段：

   • 通过三维扫描获取原型数据，激光切割ABS板件时保留0.2mm加工余量

   • 箱体采用"三明治"层压工艺，每层板材间隔24小时固化

   • 齿轮组使用圆棒车削后酸蚀刻出齿形纹理

2. 细节强化处理：

   • 液压接口处钻孔后植入铜质管接头（外径2mm）

   • 螺栓纹路由0.5mm丝锥手工攻制

   • 散热片采用热压成型工艺，单片厚度0.3mm

3. 装配规范：

   • 实行"由内至外"装配顺序，先固定传动轴再封闭箱体

   • 所有焊接缝经400目水砂纸打磨后补土找平

   • 活动部件保留0.5mm配合间隙

四、表面处理工艺

1. 底色处理：

   • 整体喷涂郡士1000号灰色水补土

   • 齿轮箱部位做旧化处理：先喷消光黑，再干扫银粉

2. 分色喷涂：

   • 主体采用三和哑光工程机械黄（色号SY-013）

   • 液压管路使用珐琅红分段遮盖喷涂

   • 铭牌区域预留2×3cm光面区

3. 最终效果强化：

   • 渗线采用田宫深棕色渍洗液

   • 关键部位点涂AK Interactive油污效果液

   • 整体喷消光保护漆（间距30cm薄喷三层）
