电气控制系统模型制作纪实
一、项目背景与设计准备
本案例为某自动化工厂定制的比例电气控制柜系统模型，用于员工培训展示。制作团队采用"逆向工程+艺术还原"理念，通过客户提供真实设备数据，确保外形结构90%还原度
二、核心制作工艺流程

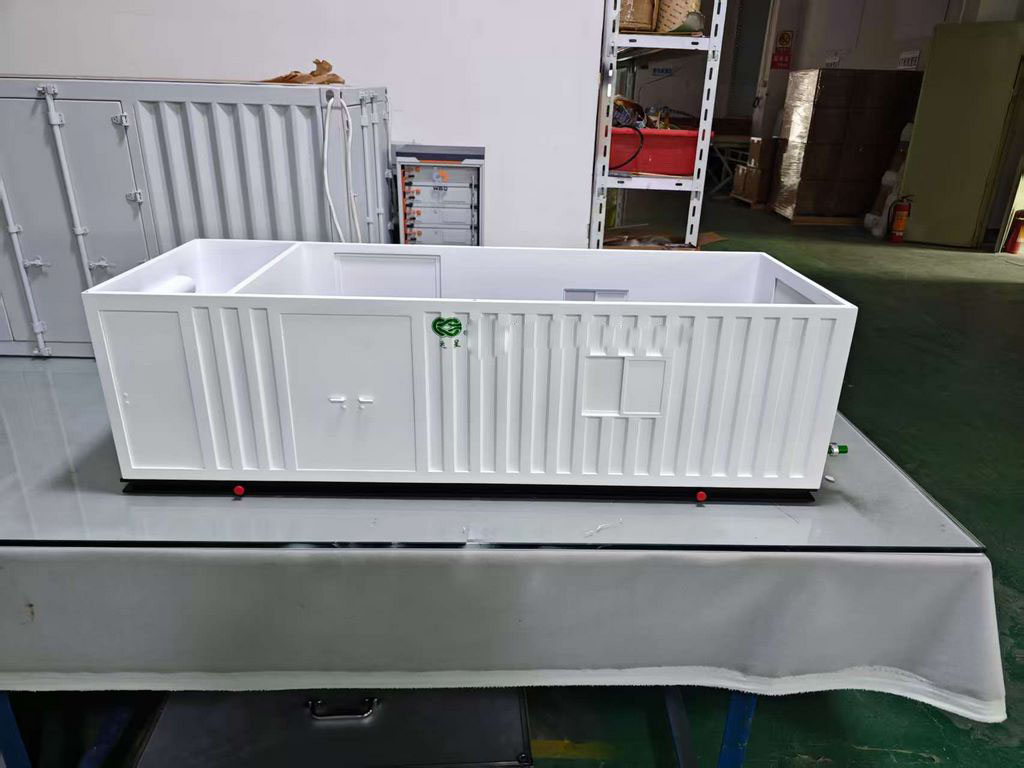

骨架构建阶段
主体框架：选用2mm铝板激光切割，采用榫卯结构组装确保稳定性
内部结构：3D打印ABS材质仿制线槽/导轨，表面进行磨砂处理模拟工业质感
门轴系统：定制微型液压阻尼铰链，实现与实物相同的开合角度
细节还原阶段
面板元件：使用UV平板印刷技术复刻品牌LOGO和警示标识
线束处理：0.8mm硅胶线手工编织，按真实排线走向固定
仪表盘：亚克力激光内雕配合背光LED，实现指针动态效果
表面处理工艺
底漆处理：三遍环氧底漆+600目水磨，消除打印层纹
主色喷涂：采用汽车级金属漆分色喷涂，保留工业设备特有的轻微磨损痕迹
旧化处理：通过渍洗技法强化螺栓/接缝处的油渍沉积效果
