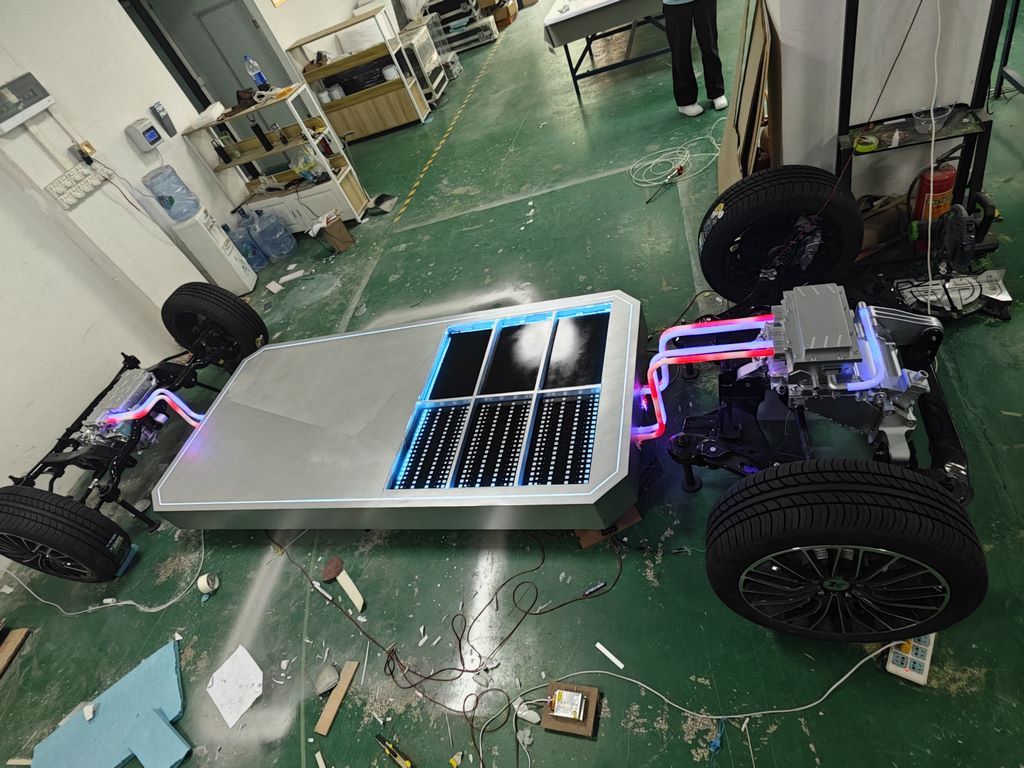

新能源车底盘电池包模型制作案例

在我们模型制作车间，新能源车底盘电池包模型的诞生，是‌材料选择、工艺打磨、细节还原‌三者协同的结果。以下拆解全流程，还原“工厂级”制作逻辑：

一、材料选型：精准匹配功能与质感

• ‌主体结构‌：选用‌高强度工程塑料‌，兼顾轻量化与结构强度，模拟电池包“硬壳封装”的工业质感；

• ‌电池模组‌：用‌ABS塑料‌切割成小单元，表面贴‌导电性PET膜‌，还原电池单元的“金属反光+精密排布”视觉；

• ‌连接系统‌：导线用‌PVC软管+铜丝内芯‌，模拟高压线束的“柔韧+导电”属性；

• ‌底盘框架‌：选‌铝合金型材‌，通过CNC加工做镂空、开槽，还原滑板底盘“低重心、模块化”的结构特征。

二、制作工艺：从“拼接”到“一体化”

1. ‌框架搭建‌：
   底盘型材经CNC铣削后，用‌环氧树脂胶+机械铆接‌固定，确保结构稳定性；电池包主体通过‌卡扣+螺丝‌与底盘衔接，模拟“可拆卸维护”的工业逻辑。

2. ‌电池模组组装‌：
   ABS单元逐个粘贴PET膜，再用‌热熔胶+定位销‌固定在电池包壳体，保证“排列密度、缝隙均匀度”与真实电池包一致。

3. ‌管线与电子件‌：
   PVC软管按图纸穿插，用‌热缩管+扎带‌做绝缘与固定；模拟电子元件的PCB板，用‌环氧树脂灌封‌做“一体化封装”，还原电池管理系统的工业感。

三、后期处理：让模型“活”起来

1. ‌喷漆上色‌：
   底盘框架喷‌哑光黑色‌，模拟金属氧化层质感；电池包主体喷‌哑光银灰‌，还原工业涂装的“冷峻科技感”；管线喷‌荧光红/蓝‌，模拟高压线束的警示色。

2. ‌灯光与交互‌：
   电池模组内嵌‌LED灯带‌，通过小型控制板实现“通电亮灯”；管线内埋‌光纤‌，模拟高压电流的“光效流动”，让模型“静态展示时有动态细节”。

3. ‌细节补全‌：
   贴‌金属贴纸‌做散热片反光；刻‌激光标识‌还原品牌LOGO；装‌小型风扇‌模拟散热风道，让模型“功能逻辑可视化”。

四、还原度验证：90%的“工业级真实感”

• ‌结构还原‌：底盘模块化分层、电池包“硬壳+模组”的分层结构，与真实新能源车底盘1:1对应；

• ‌质感还原‌：金属漆的哑光/高光、塑料件的磨砂/镜面，还原工业品的“材质层次”；

• ‌功能还原‌：灯光模拟高压系统、风扇模拟散热，让模型“不只是展示品，更是技术演示工具”。
