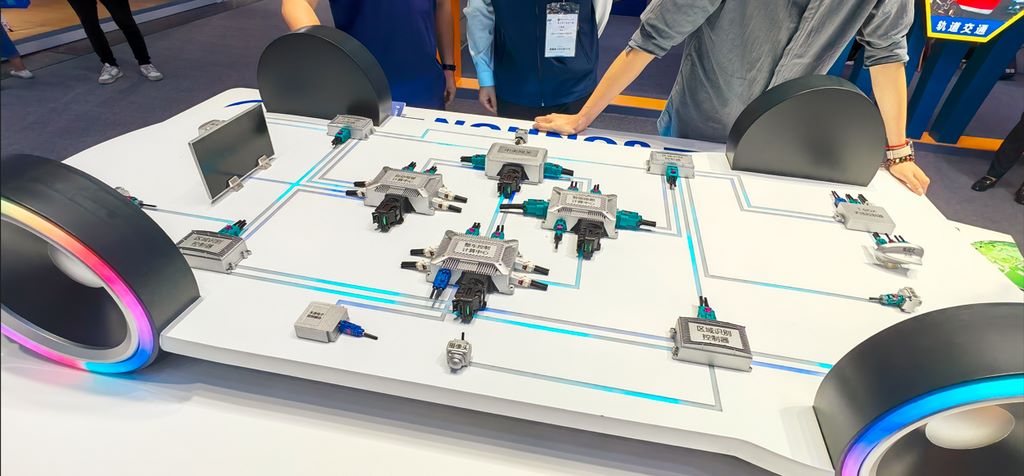

电子电气系统展示模型制作全流程
一、材料选择与基础构建
采用ABS工程塑料作为核心材料，通过CNC精密加工制作主体框架。电池组模块使用透明亚克力分层雕刻，内部用激光蚀刻电路纹路；高压线束采用硅胶包裹铜芯线，按原车线径80%比例缩小，既保证柔韧性又维持视觉真实度。各ECU控制单元外壳采用3D打印尼龙材料，表面进行喷砂处理模拟金属质感。
二、工艺实现关键节点
模块化组装
所有组件设计为磁吸式连接结构，电池模组与BMS系统通过强磁铁定位，实现"咔嗒"声反馈的真实组装体验。线束接插件使用改良版乐高接口，确保儿童也能安全操作。动态效果植入
在充电接口处埋设LED光导纤维，通过Arduino控制器模拟充电状态流光效果；散热系统采用真实微型水泵驱动蓝色食用级染色水循环，水流速度控制在0.5L/min实现可视流动。表面处理工艺
经过三道工序处理：先喷灰色底漆填补打印层纹，再用汽车级珠光漆进行分色喷涂（高压部件用橙色，低压用蓝色），最后整体喷涂哑光保护清漆。线束编号采用水转印技术，字符精度达0.2mm。
三、还原度提升技巧
瑕疵美学应用：刻意保留电池壳体注塑口痕迹，在电机控制器上手工绘制磨损纹路
环境包浆处理：用咖啡渍渗色法模拟长期使用后的电路板氧化效果
动态平衡设计：将整个系统倾斜5度安装，再现车辆加速时的重心变化特征
